石化廠和煉油廠在日常生產中產生烴類及其他組份的廢氣，尤其在事故狀況時必須排放大量可燃氣體。在正常狀態時這些氣體進入氣柜儲存，然后通過壓縮機壓縮后由脫硫裝置送入全廠燃氣管網進行利用。由于火炬氣的量為動態變化的，為了保證全廠燃氣壓力平衡，需通過液化氣的汽化器不斷補氣到燃氣網，使其達到平衡。但是在緊急情況下，火炬氣流量、壓力超限需火炬緊急排放，保證生產裝置排放要求，就要進行一系列必要和復雜的聯鎖動作，否則后果不可設想。依據《中國石油化工股份有限公司煉油火炬系統安全運行指導意見》和《石油化工企業燃料氣系統和可燃性氣體排放系統設計規范》（SH3009），火炬系統應作本質安全管理。所以FCS系統是一個經過TUV認證，達到SIL3安全等級的一體化安全系統。

火炬系統六個子系統一體化。即火炬子系統、分液水封罐子系統、氣柜子系統、壓縮機子系統、脫硫子系統、汽化器子系統一體化。

一個完整的火炬系統由緊急點火聯鎖、氣柜壓力、溫度、高低限位聯鎖、壓縮機緊急停車聯鎖的安全系統和火炬氣消煙蒸汽流量控制、分液罐、脫硫裝置的控制等控制系統組成。

結構

• 火炬系統六個子系統一體化，即火炬子系統分液水封罐子系統、氣柜子系統、壓縮機子系統、脫硫子系統、汽化器子系統一體化。在一個操作平臺上進行操作。
• 火炬控制、安全系統一體化。即火炬控制與安全聯鎖一體化（控制與安全聯鎖由控制功能模塊與安全功能模塊完成）?？刂乒δ苣０澹ò↖/O接口模塊）安全聯鎖功能模塊（包括I/O接口模塊）都是分開，在物理上互相獨立，并經過TUV認證。

FCS一體化系統具有可靠的模塊化功能

• FCS一體化系統將六個子系統結構作為六個塊（模塊化）結構形式，而每一個塊內功能均有不同的功能模塊來實現。所以六個子系統是以六個塊形式，六個塊（模塊）之間是一個鏈式結構，互相關聯，而每個塊均可以獨立進行存在，進行操作。

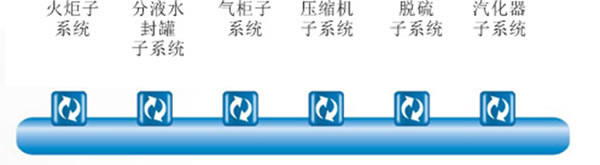

六個子系統的鏈式結構如下

• 種鏈式結構很適臺火炬控制與安全聯鎖系統。例如正常情況下，火炬氣是進氣柜，壓縮回收，而分液水封罐、火炬頭部分均是停止的在待命，由于是塊狀結構，他們可以獨立操作，因此他們之間是互不干擾，可以很方便進行獨立操作切換調試，可靠性靈活性、大大提高。
• FCS系統同時包括對火炬進行管理的功能，包括火炬對外排放量，火炬氣回收量，氣柜當前的蓄存量及可蓄存量，火炬氣回收量，火炬氣回收壓縮機運行狀態等。這些參數可向調度傳送，達到“事前調度”與“事后調度”的優化控制，并結臺“汽化器”控制，從而達到全廠瓦斯平衡優化。

特點

• FCS-體化系統的每一個子系統模塊均有不同的功能模塊組成，每一個模塊均臺有標準化的模塊、改良型模塊及非標要求模塊，在這些模塊中又有控制功能模塊與安全功能模塊。每一個模塊都有流程畫面、控制方案、聯鎖邏輯。這些我們根據國內外成熟的技術進行整合而來，都是很可靠的，作為工藝、儀表專業選擇。一旦模塊    選型完成．FCS一體化系統的整個控制方案就確定，那么專門的FCS系統I/O表、I/O接口模塊表、CPU模塊、FCS網絡圖均確定。
• 由于實行了模塊化概念，采用了成熟的技術，使設計選擇更加靈活、更加可靠，保證FCS系統可靠、安全運行。
