在化工裝置生產過程中存在臟污、高溫、高壓等液體，如高壓粉煤氣化工藝中由激冷室、碳洗塔和渣池出來的水及循環水等俗稱“黑水”。

介質的特性：因水中含大量細灰且流速快、溫度高250℃左右、壓力大并夾雜顆粒形成“水刀”對管道與管內的物體特別是彎頭管壁處沖刷嚴重，向黑水、渣水、各種漿液、風粉混合物等介質的特殊性對計量儀表的長期穩定測量產生很大的影響。

畢托巴®流量計產品特性

畢托巴®可在線疏通“黑水”流量計在不銹鋼的測量頭上燒結碳化鎢或高溫噴涂氧化鋯復合涂層，保證其耐磨損、耐沖刷、耐腐蝕。采用的防堵、防結晶測速孔可有效的減少堵塞現象發生，同時配有可以隨時自動或手動在線疏通清污維護裝置，解決了現場維護量大的問題，保證了儀表的正常穩定計量。

適應介質范圍：黑水、渣水、漿液、一次風速、風粉流量等含有大量顆粒物的流體計量。

準確度： 1級

適用壓力： P≤18MPa

適用溫度：－40～＋600℃

測速范圍：液體0.03m/s≤V≤21m/s；氣體O.5m/s≤V≤680m/s

直管段長度：來流方向距彎管處lD，背流O.5D。 (D：管道內徑）

管道規格：圓形、矩形、梯形、逐變徑等多種幾何形狀管道。

BTB-F-B型畢托巴®流量計產品優勢

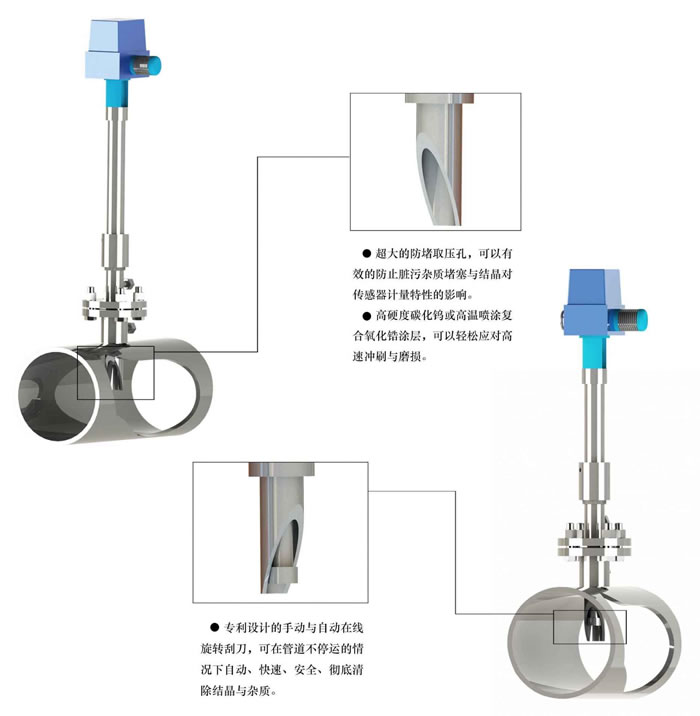

• 傳感器一次測量元件采用畢托巴®專利防堵取壓頭設計，通過短發蘭由上向下與管道垂直安裝，可以有效防止粘附雜質結晶對傳感器計量的影響。
• 對于長時間使用后粘附在取壓頭的雜質與結晶，采用自動或手動在線疏通機構，實現管道不停運情況下安全、快速、徹底清理堵塞雜質。
• 在管道內一次元件測頭表面燒結耐腐蝕、高硬度、耐沖刷的碳化鎢或噴涂氧化鋯、剛玉套管材質，保證傳感器防腐耐磨。（莫氏硬度為9)
• 差壓變送器與一次原件采用防高溫隔離安裝，保證長壽命穩定工作的同時便于現場維護。

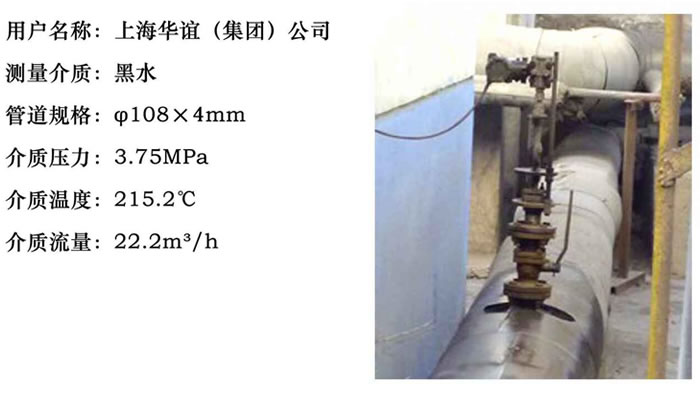

案例名稱：黑水計量畢托巴®解決方案
