1.概述

主蒸汽流量的準確測量，對于機組的經濟性分析和開展節能降耗工作均具有重要的價值。鍋爐主蒸汽，壓力、溫度、流速非常高，對流量計的耐壓，耐溫，耐沖刷要求非常高。

2. 主蒸汽安難點分析

發電公司鍋爐主蒸汽一般運行壓力10MPa左右。溫度550℃左右，流速要100m/s左右，此工況下，對管道內傳感器沖刷非常嚴重，并且在發電設備前，一旦出現事故，會造成巨大損失。

3.解決方法

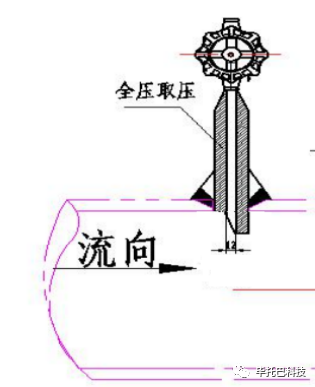

我公司采用高溫高壓型畢托巴® 蒸汽傳感器。采用高性能金屬棒加工，即整個傳感器加工過程中無焊點，既保證了機械強度、耐磨性、同時也保證了剛性，同溫度計護管強度相當,確保在高溫、高壓、高速氣流的沖刷下不會發生結構損壞，以保證測量準確度及高的耐壓性，同時安裝時只安裝全壓測量裝置，來減少管線上的開口數量，傳感器取壓孔插入管道即可，減少插入管道深度，減少沖刷力。

畢托巴® 采用非收縮節流設計，經計算和現場應用驗證，一臺相同管管徑的蒸汽流量測量，畢托巴® 比孔板的永久壓損降低了94%，運行費用降低98.8%。

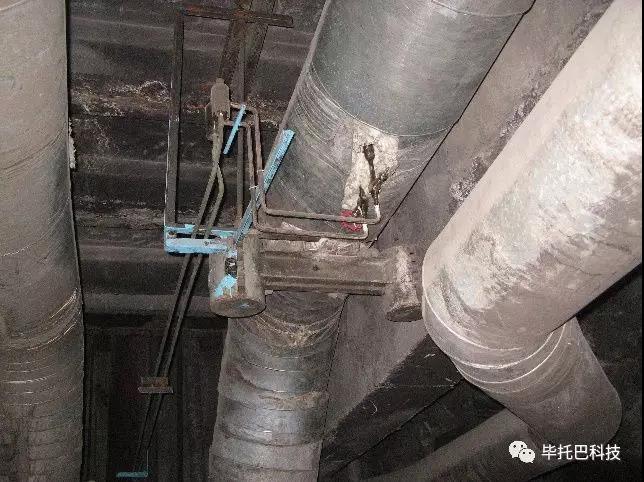

主蒸汽現場圖

4.應用案例

環境背景：某公司熱電廠主蒸汽應用了（3臺）5，6，7機管道已經鋪設完畢但因工藝要求需增加流量計，同時不能長時間停汽需要6個小時內安裝完畢才能不影響生產。

技術參數：流量：250t/h    溫度：550℃   管徑 ：273*18mm    壓力：10MPa

服役時間：2009.11

解決問題：解決了蒸汽對一次原件的沖刷，不存在因使用孔板或噴嘴截流而產生的壓損。量程比為1:10遠優于孔板類的1:3.安裝形式為插入式不需要截斷管道，安裝時間短費用低。

滿意程度：安裝方便，維護方便，計量量程寬，可保證全量程準確度為1.0級。

結語：

畢托巴®主蒸汽流量計采用耐沖刷金屬鍛件棒料，采用深盲孔加工技術制成，插入管道內探頭沒有任何的焊點，保證了高溫、高壓主蒸汽的高速沖刷下安全可靠運行,不會產生噴嘴截流裝置的壓損問題。安裝形式為插入式,不需要截斷管道，避免采用噴嘴需截斷管道安裝的焊接缺陷安全隱患，安裝時間短、費用低、維護方便，真正的為用戶做到了節能、降耗。
